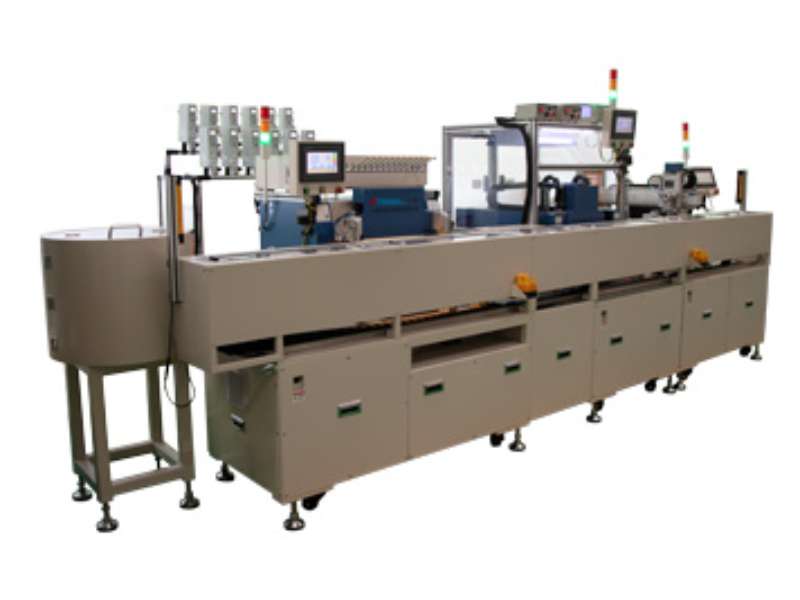

EZRS3316L03全自动16轴生产线

机械特性：

1、机身采用优质的树脂砂高级铸件，底座采用钢板无缝焊接，承重大，减噪减振，增加机器的稳定性;
2、采用上银丝杆、导轨、日本SMC气缸、三星皮带、日本基恩士光纤传感器等，其余关键部件均采用进口;
3、主轴使用日本NSK高速轴承，和各维均采用日本富士交流伺服电机，具有高转速，定位精准，低噪音，使用寿命长的特点;
4、可实现垂直和水平两个方向的端子缠线，线头处理方式可选择a: 拉断或刀片割断；b: 废线掉入废线槽中;
5、骨架到位检测装置可检测到没被装到位的骨架，并及时报警停机，以确保导针不被打断;
6、导针杆采用进口模具钢加工制成，垂直度<0.01mm、平行度<0.01mm/全长;
7、编程方式，触摸屏编程，提供人机交互视教系统，实现所见即所得的编程效果;

主要配置

规格参数

主要过程

本款全自动生产线由上料机、绕线机，焊锡机，测试装盘组成，配备电阻检测工位，实现无人化工作，适用于电磁阀线圈产品，适合大批量长期订单。

主轴间距 Spindle pitch	33mm
主轴数 Spindle number	16轴 Spindle
主轴方向 Spindle direction	顺时针/逆时针.360°/圈 Clockwise/counterclockwise.360°/Turn
主轴转速 Spindle speed	10000 RPM
三维行程 Traverse moving range	X：100 Y：120 Z：55
主轴伺服马达功率 Spindle servo motor power	750W
适用线径 Wire range	0.03~0.4mm（根据张力器选型规格）(According to tensioner)
电源电压 Power voltage	AC 220V±10%
功率 Power	8.5KW
最大骨架旋转外径 Max.bobbin outer diameter	20mm
快速夹具接口内径 Quick fixture joint inner diameter	10mm
导针杆移动伺服马达功率 Traverse motor power	400W（X）400W（Y）400W （Z）
导针杆移动速度 Traverse speed	50mm/秒 50mm/s
压缩空气 Air pressure	0.4~0.6mpa
主机尺寸 Main machine size	1900mm1500mm2000mm
生产线重量 Production line weight	2.2T

隔音罩振动盘上料→伺服移动小车前后→普通T型夹→骨架换向旋转上料→绕线绞线→线头CCD检测→不良品剔除→焊锡悬臂上料→助焊→焊锡→电阻检测→CCD测试→不良品剔除→成品装盘→铝型材+PC透明板半封防护罩
