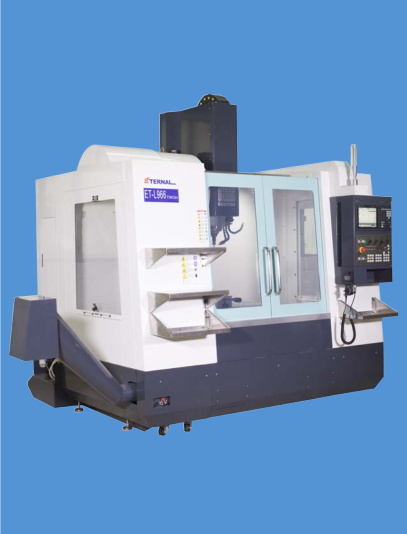

高速高刚性重型立式加工中心
型号: 浏览:11645
技术参数:
ET-L966TWOH | ET-L850TWOH | |||||
三轴行程(X*Y*Z)mm | 900*600*600 | 800*500*500 | ||||
工作台面积mm | 1000*550 | 1000*500 | ||||
T型槽mm(槽数*宽*间距) | 5-18*100 | 5-18*100 | ||||
最大承重kg(平均分布) | 800kg | 800kg | ||||
主轴中心至立柱端面距离mm | 659mm | 560mm | ||||
主轴端面至工作台距离mm | 110-710mm | 110-610mm | ||||
三轴马达功率kw | 2.0/2.0/3.0 | 2.0/2.0/3.0 | ||||
X,Y,Z快速进给mm/min | 36/36/12 | 24/24/18 | ||||
切削进给速度mm/min | 1-8000 | 1-8000 | ||||
丝杆螺距(X,Y,Z)mm | 16*16*16 | 16*16*16 | ||||
刀库 | 台湾圣杰 | 台湾圣杰 | ||||
控制器 | 三菱M80/发那科0i-MF | 三菱M80/发那科0i-MF | ||||
主轴端规格 | BT40∅140直联/皮带 | BT40∅140直联/皮带 | ||||
主轴转速rpm | 8000-12000rpm | 8000-12000rpm | ||||
主轴马达功率hp | 11kw | 11kw | ||||
定位精度mm | ±0.003/300mm | ±0.003/300mm | ||||
重复定位精度mm | ±0.002 | ±0.002 | ||||
空压规格kg/cm³ | 6-7bar | 6-7bar | ||||
外观尺寸mm | 4023*2619*2966 | 3923*2808*2710 | ||||
机械重量kg | 4000kg | 3500kg | ||||
总重量kg | 4500kg | 4000kg | ||||
链式排屑机 | 选配 | 选配 | ||||
螺杆排屑机 | 选配 | 选配 |
