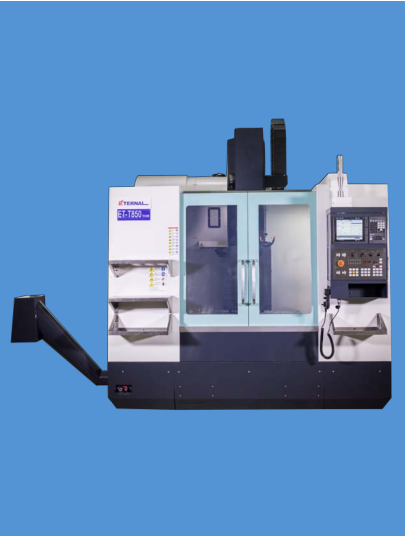

重型高刚性立式加工中心
型号: 浏览:9619
技术参数:
ET-T850THR | ET-T1060THR | |||||
三轴行程(X*Y*Z)mm | 800*500*550 | 1000*600*600 | ||||
工作台面积mm | 1050*500 | 1300*600 | ||||
T型槽mm(槽数*宽*间距) | 5-18*90 | 5-18*120 | ||||
最大承重kg(平均分布) | 600kg | 800kg | ||||
主轴中心至立柱端面距离mm | 550mm | 655mm | ||||
主轴端面至工作台距离mm | 105-655mm | 180-780mm | ||||
三轴马达功率kw | 2.0/2.0/3.0 | 2.0/2.0/3.0 | ||||
X,Y,Z快速进给mm/min | /12/12/12 | /12/12/12 | ||||
切削进给速度mm/min | 1-5000 | 1-5000 | ||||
丝杆螺距(X,Y,Z)mm | 10*10*10 | 10*10*10 | ||||
刀库 | 台湾圣杰(选配) | 台湾圣杰(选配) | ||||
控制器 | 三菱M80/发那科0i-MF | 三菱M80/发那科0i-MF | ||||
主轴端规格 | BT40∅150皮带 | BT40∅150皮带 | ||||
主轴转速rpm | 8000-10000rpm | 8000-12000rpm | ||||
主轴马达功率hp | 11kw | 7.5-11kw | ||||
定位精度mm | ±0.003/300mm | ±0.003/300mm | ||||
重复定位精度mm | ±0.002 | ±0.002 | ||||
空压规格kg/cm³ | 6-7bar | 6-7bar | ||||
外观尺寸mm | 2577*2808*2710 | 2777*2958*280 | ||||
机械重量kg | 3300kg | 5800kg | ||||
总重量kg | 3800kg | 6300kg | ||||
链式排屑机 | 选配 | 选配 | ||||
螺杆排屑机 | 选配 | 选配 |
