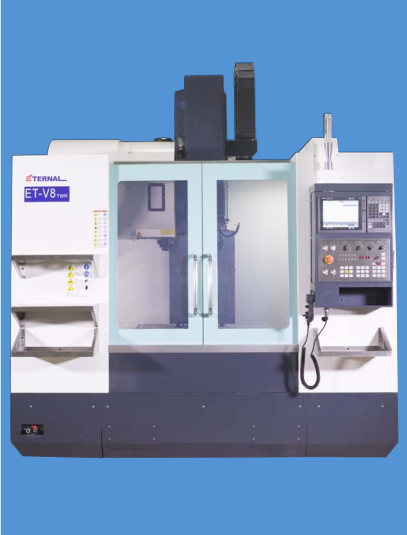

高速立式加工中心
型号: 浏览：10546
技术参数：
| ET-V8TWR | ET-V10TWR | |||||
| 三轴行程(X*Y*Z)mm | 800*500*500 | 1000*600*600 | ||||
| 工作台面积mm | 1000*550 | 1300*600 | ||||
| T型槽mm(槽数*宽*间距) | 5-18*100 | 5-18*100 | ||||
| 最大承重kg(平均分布) | 500kg | 800kg | ||||
| 主轴中心至立柱端面距离mm | 566mm | 660mm | ||||
| 主轴端面至工作台距离mm | 130-630mm | 170-770mm | ||||
| 三轴马达功率kw | 2.0/2.0/3.0 | 2.0/2.0/3.0 | ||||
| X,Y,Z快速进给mm/min | 48/48/48 | 48/48/48 | ||||
| 切削进给速度mm/min | 1-8000 | 1-8000 | ||||
| 丝杆螺距(X,Y,Z)mm | 16*16*16 | 16*16*16 | ||||
| 刀库 | 台湾圣杰 | 台湾圣杰 | ||||
| 控制器 | 三菱M80/发那科0i-MF | 三菱M80/发那科0i-MF | ||||
| 主轴端规格 | BT40∅140直联 | BT40∅150直联 | ||||
| 主轴转速rpm | 8000-15000 | 8000-12000rpm | ||||
| 主轴马达功率hp | 11kw | 11kw/15kw | ||||
| 定位精度mm | ±0.003/300mm | ±0.003/300mm | ||||
| 重复定位精度mm | ±0.002 | ±0.003 | ||||
| 空压规格kg/cm³ | 6-7bar | 6-7bar | ||||
| 外观尺寸mm | 2677*3170.75*2752 | 2877*3470.75*2752 | ||||
| 机械重量kg | 3500kg | 5500kg | ||||
| 总重量kg | 4000kg | 6000kg | ||||
| 链式排屑机 | 选配 | 选配 | ||||
| 螺杆排屑机 | 选配 | 选配 | ||||
