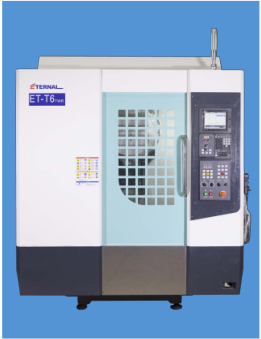

高速立式钻攻中心
型号: 浏览:9576
规格参数:
ET-T6TWR | ET-T7TWR | |||||
三轴行程(X*Y*Z)mm | 600*400*300 | 600*400*300 | ||||
工作台面积mm | 700*400 | 800*400 | ||||
T型槽mm(槽数*宽*间距) | 3-18*125 | 3-18*125 | ||||
最大承重kg(平均分布) | 300kg | 300kg | ||||
主轴中心至立柱端面距离mm | 450mm | 450mm | ||||
主轴端面至工作台距离mm | 145-445mm | 155-445mm | ||||
三轴马达功率kw | 1.5/1.5/3.0 | 1.5/1.5/3.0 | ||||
X,Y,Z快速进给mm/min | 48/48/48 | 48/48/48 | ||||
切削进给速度mm/min | 1-8000 | 1-8000 | ||||
丝杆螺距(X,Y,Z)mm | 16*16*16 | 16*16*16 | ||||
刀库 | 台湾圣杰 | 台湾圣杰 | ||||
控制器 | 三菱M80/发那科0i-MF | 三菱M80/发那科0i-MF | ||||
主轴端规格 | BT30∅100直联 | BT30∅100直联 | ||||
主轴转速rpm | 15000-20000rpm | 15000-20000rpm | ||||
主轴马达功率hp | 5.5kw | 5.5kw | ||||
定位精度mm | ±0.003/300mm | ±0.003/300mm | ||||
重复定位精度mm | ±0.002 | ±0.002 | ||||
空压规格kg/cm³ | 6-7bar | 6-7bar | ||||
外观尺寸mm | 2072*2420*2290 | 2072*2420*2290 | ||||
机械重量kg | 2800kg | 2500kg | ||||
总重量kg | 3000kg | 2700kg | ||||
链式排屑机 | 选配 | 选配 | ||||
螺杆排屑机 | 选配 | 选配 |
